入出力装置の指定の仕方

１　入出力装置

オフコンには磁気ディスクやフロッピーディスク装置、磁気テープ装置、プリンタ、端末（ディスプレイとキーボードのセット）など、いろいろな入出力装置を付けることができます。

オフコンについているすべての入出力装置は「装置タイプ＋３桁の装置番号」というユニークな名前を付けられています。
そしてその名前でプログラムからデータの在りかを指定したり、データを出力（印刷）したりしています。

以下に主要なものを挙げます。
カードファイルやＯＣＲ入力ファイル、光磁気ディスク装置など今は使われないものあります。これらは昔はそんなものもあったよということで参考で載せています。

装置タイプ	装　置　名
MSD	磁気ディスク（ハードディスク）
FDU	フロッピーディスク
PRN	プリンタ
CTU	バックアップ対象装置
STN	ステーション
RMS	リモートファイルアクセスの磁気ディスク（ハードディスク）
MTU	磁気テープ装置（A-VX02以降は未サポート）
CRD	（紙）カードリーダ
MSR	マークシートリーダ
MOU	書き換え可能型光磁気ディスク（５インチＭＯ）
OCR	光学式文字読み取り装置（ＯＣＲ）

リモートファイルアクセスの磁気ディスクは、リモートファイルアクセスで使われる装置タイプでちょっと意味が異なります。別のオフコンについている磁気ディスクをネットワーク越しに見に行く機能なのですが、そのときに相手先の磁気ディスクを指定するときに使います。詳しくはリモートファイルアクセスのところで説明します。

カードリーダとマークシートリーダ、磁気テープ装置、光学式文字読み取り装置、書き換え可能型光磁気ディスクは２０００年以前にＮＥＣのオフコンに接続できる装置の販売が終了しています。今は使えません。
ただ磁気テープ装置は２０００年前後に私がヘルプで行った先にあって、１度だけ使った経験があるので、その辺りではまだ使っているところがありました。

フロッピーディスクは装置自体はＡ−ＶＸ０２以降は使えなくなりましたが、Ａ−ＶＸ形式フロッピィディスクという形でＡ−ＶＸ０２も使用できます。

・磁気ディスク装置（ハードディスク）

ＮＥＣのマニュアルには「磁気ディスク装置」と書いてありますが、ハードディスクドライブのことです。

他のＯＳと同様にハードディスクを複数のボリュームに分けて使用することができました。

Ｌｉｎｕｘのようにマウントするような形ではなく、Ｗｉｎｄｏｗｓのように複数のボリュームに分けられているというイメージです。 Ｗｉｎｄｏｗｓでは、Ｃドライブ、Ｄドライブ等と言っていますが、Ａ−ＶＸではＭＳＤ０００、ＭＳＤ００１等、「ＭＳＤ」＋数字３桁の名前になっています。

特にＭＳＤ０００は通常ＳＲＶと呼ばれ、主にシステムが使用するボリュームとなります。ＷｉｎｄｏｗｓのＣドライブ相当の役割のボリュームです。

ＭＳＤ００１以降は、自由に作成することができます。システムによって、ＭＳＤｘｘｘが１０個も２０個もあるものもありますし、ＭＳＤ０００だけの場合もあります。

Ａ−ＶＸ３以降は、Ｗｉｎｄｏｗｓ上で動く仮想環境となっています。このため、これらのボリュームはＷｉｎｄｏｗｓ上でＰＡＭＳＤｘｘｘという名前の大きなファイルとして扱われています。
ＶＭＷａｒｅやＨＹＰＥＲ−Ｖの仮想環境の仮想ハードディスクと同じです。Ａ−ＶＸの仮想ボリュームは固定のサイズのみです。一度作られるとサイズを変更することができないので、サイズが足りない場合は一度データをバックアップして、仮想ボリュームを作り直して、バックアップを戻す、という作業が必要になります。

・フロッピーディスク装置

Ｗｉｎｄｏｗｓでは、Ａドライブ、Ｂドライブと言っていますが、これがＡ−ＶＸではＦＤＵ０００、ＦＤＵ００１等、「ＦＤＵ」＋数字３桁の名前になっています。Ｗｉｎｄｏｗｓなどパソコンは最大２台までフロッピーディスク装置が付きますが、Ａ−ＶＸは最大４台まで対応しています。

フロッピーディスクのフォーマットはＩＢＭ形式と呼ばれるもので、通常はＷｉｎｄｏｗｓから中のデータを読むことはできません。これは汎用コンピュータあるいはメインフレームと呼ばれる大型のコンピュータのフロッピーディスクと互換性があります。
Ａ−ＶＸ０１になってからＩＢＭ形式以外にＡ−ＶＸ０１形式と呼ばれる形式のフロッピーディスクが用意されました。それはＷｉｎｄｏｗｓからフロッピーディスクを見ると、ＰＡＦＤＵ０００という名前のファイルになっていることがわかります。この形式はＮＥＣのオフコン独自の形式で他のコンピュータのフロッピーディスクとは全く互換性がないため、あまり使わないでしょう。

フロッピーディスク装置が無くなったので、Ａ−ＶＸ０２以降はＡ−ＶＸ形式の仮想フロッピーディスクを利用するように変わりました。Ｗｉｎｄｏｗｓのハードディスク内にフロッピーディスクの仮想ドライブを作成する仕組みです。

・バックアップ対象装置

カセット磁気テープ装置、カートリッジ磁気テープ装置、ＤＡＴ、ＡＩＴなどバックアップ目的の装置も名前が付いています。ＣＴＵ０００、ＣＴＵ００１などのように、「ＣＴＵ」＋数字３桁です。

ＣassetteＴapeＵnitの略だと聞いたことがあります。

これも以前書いた説明がありますので、以下にそのリンクを載せておきます。

バックアップ媒体いろいろ
カートリッジ磁気テープ、カセット磁気テープ、MiniQIC、TRAVAN、AIT、LTO　etc.

・磁気テープ装置

バックアップ目的ではない磁気テープ装置は「ＭＴＵ」＋数字３桁です。

順編成ファイルが入ります。

大きなオープンリールのテープです。今時使いませんよね。

・プリンタ

プリンタにもＰＲＮ０００、ＰＲＮ００１などのように、「ＰＲＮ」＋数字３桁で名前が付けられています。Ａ−ＶＸシステムで使うプリンタはすべて一意な装置タイプ＋３桁の装置番号が付けられています。

プリンタはシステムプリンタやステーション対応のプリンタ、リモートプリンタなどいろいろ種類があり、その種類によって数字３桁の部分の割り振りが決まっています。

・端末装置

端末も１台１台名前が決まっています。ＳＴＮ０００、ＳＴＮ００１のように「ＳＴＮ」＋数字３桁で表されます。

通常システムステーションと呼ばれる一番偉い端末が１台用意されています。

これらの数はシステムによって変わります。小さいシステムならば、磁気ディスク装置１個（ＭＳＤ０００）、プリンタ１台（ＰＲＮ０００）、端末１台（ＳＴＮ０００）ということになるでしょうし、大きなシステムであれば磁気ディスク装置１０個（ＭＳＤ０００〜ＭＳＤ００９）、プリンタ１００台、端末２００台ということもありえます。

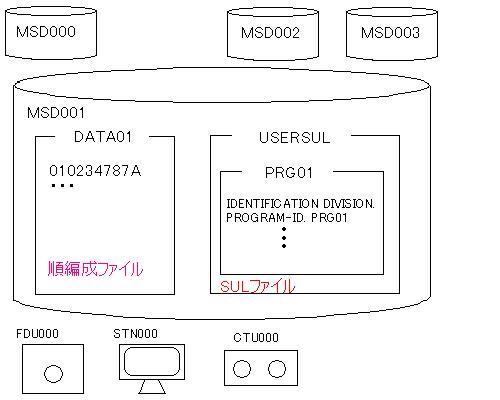

例えば、順編成ファイルの在りかを表すのに「ＭＳＤ００１」の「ＤＡＴＡ０１」ファイル、ＰＲＧ０１のソースの在りかを表すのに「ＭＳＤ００１」の「ＵＳＥＲＳＵＬ」ファイルの「ＰＲＧ０１」のソース、「ＦＤＵ０００」の「ＤＡＴＡ０２」ファイルなどと言います。

ユーティリティやＪＣＬなどでこの装置タイプ＋装置番号を使って使用する入出力装置を指定します。よく使われるので自然に覚えます。

２　フロッピーディスク装置

上で書いた通り、フロッピーディスク装置はとうとう販売終了になって、２００９年１２月発売のオフコン：Ｅｘｐｒｅｓｓ５８００／Ｖ６００−ＬＨシリーズ（ＯＳ：Ａ−ＶＸ０２　Ｒ１．０）からはＡ−ＶＸ形式と呼ばれる仮想フロッピーディスクになりました。

簡単に流れを示すと ２００３年より前・・・普通にフロッピーディスク装置が使える。１．２ＭＢの容量のＩＢＭ標準フォーマット形式形式と言われるフロッピーディスク。ＮＥＣの説明書にはＡ−ＶＸ０１形式と対応してＩＴＯＳ形式と書かれることもあります。
↓
２００３年１２月から・・・Ａ−ＶＸ０１　Ｒ１．０からＡ−ＶＸ０１形式と呼ばれる独自の形式が用意。従来通りのＩＢＭ標準フォーマット形式と新しいＡ−ＶＸ０１形式のどちらかを択一選択して使える。
↓
２００９年１２月から・・・フロッピーディスク装置ではなくハードディスク上にＡ−ＶＸ形式と呼ばれる仮想フロッピーディスクのイメージを作って使う。

おそらく将来的にＷｉｎｄｏｗｓで主流の１．４４ＭＢの容量のフロッピーディスク装置が主流となるとみて、１．４４ＭＢのフロッピーディスクに１．２ＭＢのＰＡＦＤＵ０００というフロッピーディスクイメージを入れた独自のＡ−ＶＸ０１形式というものを用意した。仮想ドライブをフロッピーディスクに入れて使うという独自の仕組みでいけるという判断。

ところが思ったより早くフロッピーディスク装置が無くなったので、フロッピーディスクを使わないＡ−ＶＸ形式と呼ばれる仮想フロッピーディスクイメージを用意した、そのようなところだと思います。

ＩＢＭ標準フォーマット形式は、ＩＢＭや標準という名前が付いていることで分かるように、ＮＥＣや他の会社製のオフコンやメインフレームでも読み書きできる形式でした。Ａ−ＶＸ０１形式やＡ−ＶＸ形式は独自なのでそういったことは全くできません。ＮＥＣのオフコン同士のデータ交換しかできません。そこが最大の難点でした。

過去いくつかフロッピーディスク装置に関して説明を書いたので、リンクを載せておきます。

フロッピーディスクについて
従来のＩＢＭ形式のフロッピーディスクのときの説明
(1)使用できる媒体の種類　(2)使用できるフロッピーディスク装置
(3)フロッピーディスクのフォーマット形式 Ａ−ＶＸ０１形式フロッピーディスク
Ａ−ＶＸ０１形式のときの説明 Ａ−ＶＸ形式フロッピーディスク
Ａ−ＶＸ形式のときの説明
ＦＤイメージマウント／アンマウントツール
