フロッピーディスクについて

(1)使用できる媒体の種類

Windowsなどが動くパソコンにつけることのできるフロッピーディスク装置は最大２台までです。（大昔のパソコン：PC-9801シリーズは４台までＯＫでしたが。）
ＮＥＣのオフコンには、最大４台のフロッピーディスク装置をつけることができます。
パソコンではフロッピーディスク装置を指定する時にＡ：（Ａドライブ）、Ｂ：（Ｂドライブ）と指定します。NECのオフコンの場合は、FDU000、FDU001、FDU002、FDU003というようにシンボリックデバイス名で指定します。

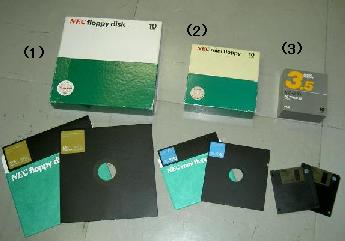

NECのオフコンで使用できるフロッピーディスクの媒体は、以下の通りです。

(1)　８インチＦＤ
(2)　５インチＦＤ
(3)　３．５インチＦＤ



５インチＦＤと３．５インチＦＤはＦＤIIＤ（両面倍密度フロッピーディスク）形式しかありませんが、８インチＦＤは、ＦＤI（片面フロッピーディスク）、ＦＤII（両面フロッピーディスク）、ＦＤIIＤの３種類の形式を使用することができます。従って、NECのオフコンは全部で５種類のフロッピーディスクを使用できます。
システム１００ＶＳシリーズの頃までは、８インチＦＤが本体に標準で搭載されていました。システム３１００以降は、３．５インチＦＤが標準搭載となりました。
５インチＦＤ用のフロッピーディスク装置は、オプションとして搭載可能で、過去現在を通して標準搭載だったことはありませんでした。このため５インチＦＤはNECのオフコンの世界ではマイナーなフロッピーディスクです。

(2)使用できるフロッピーディスク装置

下で説明している”使用できるフォーマット形式”とも関係してくるのですが、NECのオフコンのフロッピーディスクに読み書きするには、１．２ＭＢ／６４０ＫＢのフロッピーディスクを読み書きできる装置が必要です。最近のパソコンに搭載されているフロッピーディスク装置は１．４４ＭＢ／７２０ＫＢのフロッピーディスクしか読み書きできないものが多く、これらのパソコンでは、たとえ市販のデータ変換ソフトを使っても、Windows側からは正常にデータを読んだり書いたりすることができない場合が多いのです。
Windows上の市販のデータ変換ソフトなどを使用して、NECのオフコンのフロッピーディスクのデータを読み書きするには、俗に３モード・ドライブなどと呼ばれるフロッピーディスク装置を使う必要があります。
ちなみにExpress5800/600シリーズに標準搭載されているフロッピーディスク装置も３モードでしたが、最近は従来のフロッピーディスクを読み書きできない２モードの装置になりつつあります。このため、フロッピーディスクに保存するフォーマットも従来のIBMフォーマット形式と呼ばれるものからA-VX01形式と呼ばれる新しい形式のものに変わっています。

(3)フロッピーディスクのフォーマット形式

NECのオフコンで使われるフロッピーディスクのフォーマット形式は、一般にIBM標準フォーマット形式とかIBMフォーマット形式などと呼ばれているものです。WindowsやMS-DOSなどで使用されているフォーマット形式とは違います。

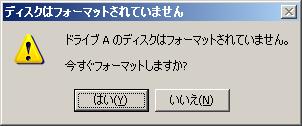

Windowsのマイコンピュータやエクスプローラー等で、オフコン用として使用していたフロッピーディスクの中身を見ようとすると以下のような「ディスクはフォーマットされていません」という画面が表示されます。

これは、オフコン用のフロッピーディスクのフォーマット形式をWindowsが認識できないために表示されているだけです。「あれ？フォーマットしてなかったかな？」などと考えて、うっかり「はい(Y)」を押してはいけません。必ず「いいえ(N)」を押しましょう。
一方、Windows用のフロッピーディスクをオフコンのアプリケーションやユーティリティで中身を見ようとすると、装置障害などのエラーメッセージが表示されてしまいます。

フロッピーディスク（ハードディスク等もそうですが）のフォーマットには、正確には物理フォーマットと論理フォーマットというものがあります。物理フォーマットとはフロッピーディスク上にどのようにデータを書きこむ場所を確保するか（どのようにフロッピーディスクの領域を区分して位置を示す情報を書き込むのか）ということを決めることです。少し難しく言うと物理フォーマットを行うということは、データを書き込む領域をトラックやセクタに分けることをいいます。一方、論理フォーマットとは、物理フォーマットで分けたそれぞれの領域のどこにファイル名を記録したり、データ（ファイル）本体を記録したりするか決めることです。つまり、システムの領域や、ディレクトリの領域、データの領域に分けることを言います。
オフコン用とWindows用のフロッピーディスクでは、これらのフォーマットが違うために、それぞれが互いのフロッピーディスクの中身を認識することができないのです。

わかりやすく例をあげると、フロッピーディスクのフォーマットを行うことは、物理フォーマットによって「本（データ／ファイル）」を格納するための「本棚」を作成し、論理フォーマットによって「目録」を作成することです。

例え話をします。

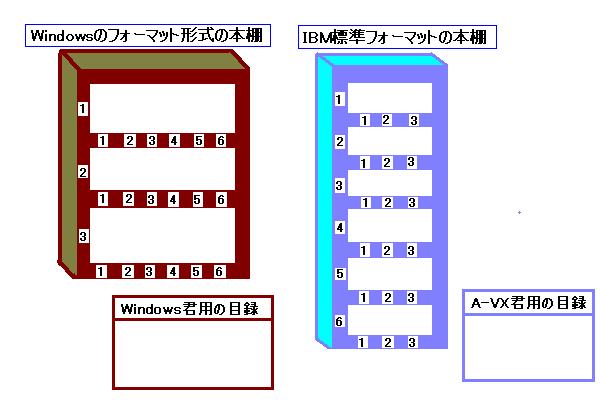

秘書のWindows君とA-VX君がそれぞれ（フロッピーディスクをフォーマットして）「本棚」と「目録」を作り、社長からの指示を待っています。Windows君は３段で横幅のある本棚を、A-VX君は６段の細長い本棚を作りました。

ＡＢＣという名前のファイルをWindows用のフロッピーディスクに書き込む場合はこうなります。

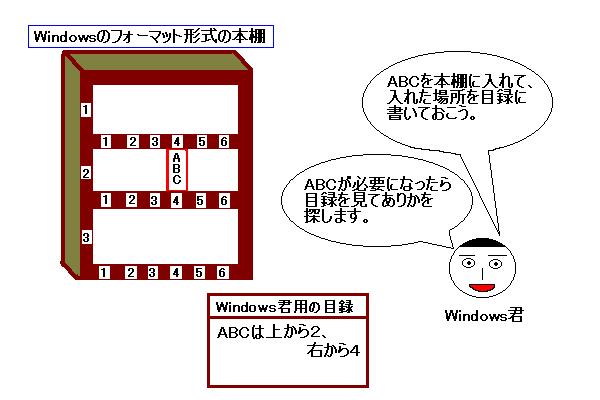

社長は、Windows君にＡＢＣという名前の「本」を「本棚」にしまうように指示します。するとWindows君は、「本棚」の上から２段目の左から４番目に「本」をしまって、「目録」に”ＡＢＣという「本」は上から２段目の左から４番目”と書き込みます。
フロッピーディスクからＡＢＣというファイルを読み込む時は、
社長は、ＡＢＣという名前の「本」を持って来いと指示します。するとWindows君は、「目録」を見て、ＡＢＣという「本」のありかを探します。「目録」には、”ＡＢＣという「本」は上から２段目の左から４番目”と書いてあるわけですから、その場所から「本」を取り出して、社長に渡すわけです。
A-VX君に指示した時も基本的に同じです。

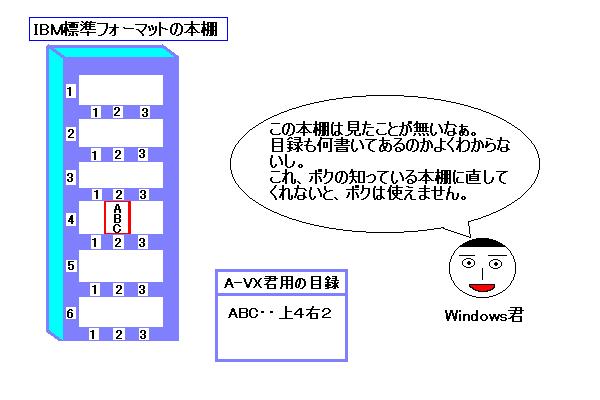

Windows君もA-VX君も非常に頭が固いので、少しでも本棚の段数や横幅、目録の書き方が違うと、「できない、わからない」と言って仕事を放棄してしまいます。だから、Windows君にIBM標準フォーマットの「本棚」から「本」を持ってくるよう指示しても、できませんという返事が返ってくるだけです。
Windowsのフォーマット形式とIBM標準フォーマット形式は、いわばこの”本棚の段数や横幅、目録の書き方”が違うため、コンピュータは「わからない」と言って「ディスクはフォーマットされていません」という表示をするのです。

（あくまでも例え話なので、実際にWindowsのフォーマット形式が３段とかIBM標準フォーマット形式が６段とかいうものはありません。）

こんなくだらない絵はいらないので、Ａ−ＶＸで使っているフロッピーディスクのフォーマット形式について知りたいということならば、ＮＥＣから提供されている「データ管理説明書」を見てください。この説明書を読んで、実際のフロッピーディスクの中身を見れば、だいたい構造がわかると思います。
