自動電源制御

１　自動電源制御とは

ＮＥＣのオフコンとその後継機は、ＡＰＣＵやインテリジェントＵＰＳ（Ｉ−ＵＰＳ）というハードウェアを使って、自動電源制御とＵＰＳ制御を行うことができます。

自動電源制御によって、スケジュールに従って時間になったらサーバ（オフコン）の電源を付けたり消したり、あるいは端末の電源をつけたらそれに連動してサーバ（オフコン）の電源を付けたり、また遠隔地からサーバ（オフコン）の電源を付けたり消したりするようなことができます。

システム３１００シリーズ時代の後半辺りからほぼ標準的に搭載されている機能です。もちろんExpress5800/600シリーズにも本機能は（最下位モデルを除いて）標準的に搭載されています。
Express5800/600シリーズは、Ｉ−ＵＰＳのみでＡＰＣＵ−IIIの主要な機能がほぼ実現できます。（逆に言うと何らかの理由などでＵＰＳをはずしたりしていると自動電源制御はできない。）

自動電源制御の設定は、Express5800/700シリーズやExpress5800/600シリーズでは、自動電源制御ユーティリティというＷｉｎｄｏｗｓ側のソフトウェアを使います。

２　できること

自動電源制御で以下のことができます。

• スケジュールによる電源投入／電源切断
• 自動電源制御ユーティリティで設定された日付時間／曜日で自動的に電源投入／切断を行う。
• アプリケーションによる電源切断
• Ａ−ＶＸ用のＣＯＢＯＬなどで作成したアプリケーションから、サーバの電源切断を行う。
• クライアント監視による電源投入／切断
• 回線監視による電源投入／切断
• 手動による電源投入／切断

※本体に標準的に付いている装置だけで実現できるものもあるし、追加で専用の装置が必要なものもあります。

2.1　スケジュールによる電源投入／電源切断

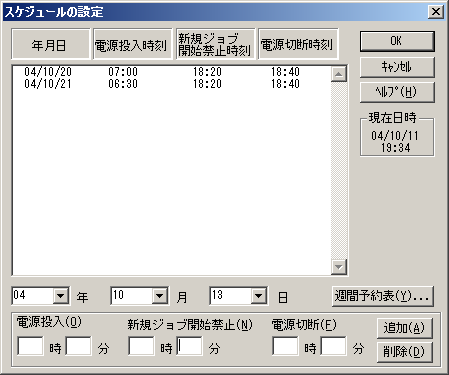

バージョンによって微妙に異なりますが、下の画面が自動電源制御ユーティリティの画面です。

この画面は毎日設定するためのもので、毎週同じ時間で電源投入／切断するのならば、左下の方にある「週間予約表」で設定します。

「電源投入時刻」というのは、名前通りサーバの電源をつけて起動させる日時です。
「新規ジョブ開始禁止時刻」と「電源切断時刻」の２つは注意が必要です。

「新規ジョブ開始禁止時刻」は、２つの意味があります。
この時刻以降は、新規にジョブを開始することができなくなります。
そして、この時刻以降、ジョブが１つもなくなると自動的にサーバの電源が切断されます。つまり「電源切断時刻」になっていなくても、サーバの電源が切断されることがあるということです。 「電源切断時刻」になると、ジョブがあってもなくても関係なく、シャットダウンが行われて、最終的にサーバの電源が切断されます。

2.2　アプリケーションによる電源切断

AVXPOWM.EXEというＡ−ＶＸ付属のツールがあります。。Ｗｉｎｄｏｗｓ上で動作する運用管理ソフトウェアや任意のＷｉｎｄｏｗｓ用のアプリケーション、バッチプログラムなどからこのツールを起動することによってＡ−ＶＸやオフコンのシャットダウンを行えます。

2.3　クライアント監視による電源投入／切断

端末（ＰＣ／ＷＳエミュレータ含む）のパワーオンやネットワークからのサーバ資源へのアクセスによりサーバの電源の投入を行います。

サーバに接続されているすべての端末が操作終了しパワーオフ状態(ただしシステムステーションは操作開始コマンド入力待ちでも可）、かつ全ジョブプログラムが終了していれば、自動的にサーバをシャットダウンし電源を切断します。

Ｗｉｎｄｏｗｓシステム配下のネットワークを監視して電源切断を行うこともできます(監視対象：ＬＡＮマネージャ、ＴＣＰ／ＩＰユーティリティ）。

自動的にどのオフコンでもそうなるわけではなく、自動的に電源投入／切断できるようにするためにはクライアント監視のためのハードウェアとそのための設定が必要です。

2.4　回線監視による電源投入／切断

通信回線上のCD/CI信号がオン状態になったことを検出してサーバの電源を自動的に投入します。例えばモデムへの着信を検出してサーバの電源を入れるなどができます。

通信回線の信号が設定時間以上オフになった場合、あるいは通信データが設定時間以上途絶えた場合にサーバの電源の切断を行います。

自動的にどのオフコンでもそうなるわけではなく、自動的に電源投入／切断できるようにするためには回線監視のためのハードウェアとそのための設定が必要です。

３　自動電源制御機能と連動する各種機能

自動電源制御機能と連動して動くＡ−ＶＸの機能がいくつかあります。

• システム初期プログラム
• システム終了プログラム
• Ａ−ＶＸシャットダウン後のＡＰ起動機能
• ＷｉｎｄｏｗｓＡＰからのシャットダウン機能
• Ａ−ＶＸシャットダウン監視機能
• 回線監視による電源投入／切断
• 手動による電源投入／切断

システム初期プログラム、システム終了プログラム、Ａ−ＶＸシャットダウン後のＡＰ起動機能の３つについては、「初期プログラムとシステム終了時に起動するプログラム」のところで説明しましたのでそちらを参照してください。

残りのものについて簡単に説明します。

3.1　ＷｉｎｄｏｗｓＡＰからのシャットダウン機能

Ｗｉｎｄｏｗｓ側のアプリケーションからＡ−ＶＸのシャットダウンやオフコン自体のシャットダウン／電源断を行う機能です。ＡＰはアプリケーションプログラムの略だと思います。たぶん。

Ｗｉｎｄｏｗｓ上で動作する運用管理ソフトウェアや自作のアプリケーション、バッチなどからＡ−ＶＸのシャットダウンを行うためのものです。

Ａ−ＶＸはＷｉｎｄｏｗｓ上で動く仮想環境上で動いています。
Ａ−ＶＸ上でいろいろなジョブが動いていたりするので、いきなりＷｉｎｄｏｗｓをシャットダウンすると危険です。Ａ−ＶＸから見るといきなりシステムが落ちた、のように見えます。ファイルが壊れたりする可能性があります。
そこでＷｉｎｄｏｗｓ側でオフコンの運用を行う場合、運用管理ソフトからこの機能を呼び出してＡ−ＶＸの終了処理を行って終了させてから、オフコンの電源を切ったり再起動させたりします。

運用管理ソフトウェアというのはＪＰ１とかＳｅｎｊｕとかそういうものを想定しているのだと思います。

3.2　Ａ−ＶＸシャットダウン監視機能

次のような機能があるようです。

機能名	概　要
A-VXシャットダウン監視機能	何らかの要因でA-VXのシャットダウン処理が進まなくなった場合に、その要因となっているジョブを強制終了してシャットダウン処理を先に進めたり、A-VXシャットダウン処理そのものを強制的に終了する機能。
A-VXシャットダウン進捗表示機能	A-VXシャットダウンの処理状況をサーバコンソールに表示する機能
A-VXシャットダウン異常終了通知機能	サーバの電源投入によるA-VX起動時に、サーバコンソールに前回のA-VXシャットダウンで発生した異常の内容を表示する機能
