Ａ−ＶＸの画面

１　Ａ−ＶＸの管理用画面

Ａ−ＶＸに端末（ＷＳエミュレータ含む）を接続して操作開始すると、普通はメニュー画面や業務プログラムが表示されると思います。その他にＡ−ＶＸには管理用の画面が用意されています。
システムの保守は、主にこの管理用画面で行います。

Ａ−ＶＸ側で用意している管理用画面はいくつかあります。以下に幾つか挙げますが、共通しているのはRUNコマンド行があることです。

管理用の画面はシステム生成時の設定などによって、見え方にいくつかの種類があります。

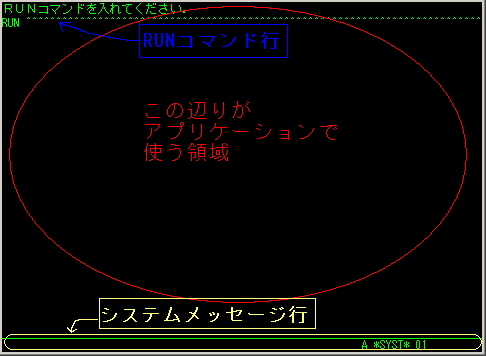

RUNコマンド行だけがある画面。真っ黒で寂しい画面です。通称コマンド画面

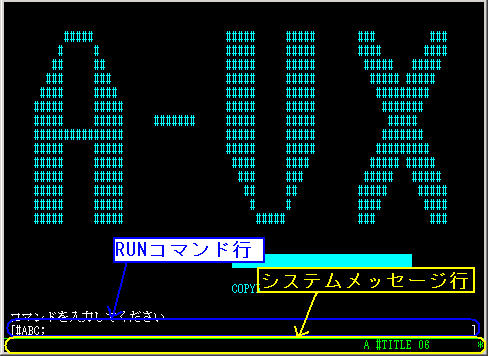

上の画面だと寂しいので、キャラクタで大きくＯＳ名を表示しています。通称タイトル画面。

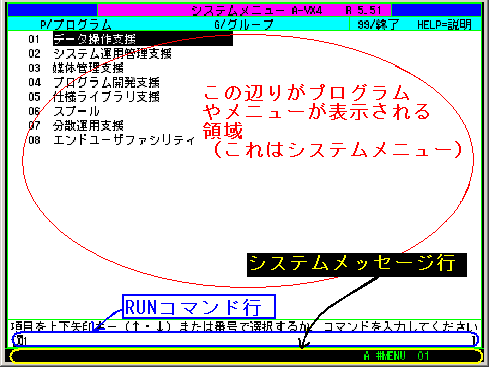

新ヒューマンインターフェース（新HI）画面のシステムメニューの画面。メニューとシステムユーティリティとRUNコマンド行を統合したものです。

• 画面の真ん中は、業務プログラムやメニュー画面やその他いろいろな内容が表示されるところです。この部分は特に説明は必要ないと思います。
• ＲＵＮコマンド行は、ここにＲＵＮコマンドを入力して、コマンドを実行させます。
• システムメッセージ行はシステムからのいろいろなメッセージが表示されます。この部分は後ほど説明します。

メニュー画面や業務プログラムが動くような仕組みになっている場合でも、何らかの方法によって管理用画面にすることができるようになっているはずです。

一応コマンド画面とタイトル画面の２つがＣＵＩ中心の画面（Ｌｉｎｕｘとかだとコマンド入力していくシェルそのままの画面）で、下の新ヒューマンインターフェースの画面がＧＵＩ的な画面（あえて言うならばＬｉｎｕｘのＧＮＯＭＥやＫＤＥに相当）となります。

２　業務中の画面の説明

Ａ−ＶＸの画面は、文字を縦２５行、横８０文字を表示することができます。
このうち一番下（あるいは一番上）の行がシステムメッセージ行となります。このため実際に使用できるのは縦２４行、横８０文字の合計１９２０文字です。

残りの部分が、いろいろなプログラムでデータを入力したり出力したりする部分になります。
業務プログラムは千差万別で、画面もそれぞれ違います。この業務中の画面については説明できないので、省略します。

システムメッセージ行は、システムの状態を通知するための行で、１行しかありませんが非常に重要な行です。中央に出るメッセージ文に注目しがちですが、実は両端にある記号が重要です。メッセージ文が出ていないときにも、いろいろなメッセージを通知してくれます。この部分に表示される内容について説明します。

業務中や保守作業中に、いろいろと操作をしていたら、よくわからないが画面が動かなくなったとか、キー入力を受け付けなくなったとかいうことは、よくあります。そのときに原因や回復のためのヒントが、このシステムメッセージ行に出ていたということがよくあります。そのヒントが画面の端っこの方に出ている記号１文字だったりして、なかなか気がつきにくいことも多いのですが、覚えてくと便利です。

３　システムメッセージ行に表示される記号

下の画面を例として説明します。

(1)プログラムの状態その１

端末（あるいはプログラム）がどういう状態なのかを１文字のアルファベットで示しています。

A	通常状態。	普通に動いている状態です。 キー入力待ちになっていれば入力可能だし、システムコマンドなども入力可能です。
I	優先処理状態	優先処理コマンドを実行したので、優先処理状態になっています。優先処理コマンドを実行したオペレータの他の実行中ジョブは、全て一時停止状態になっています。 優先処理中のジョブが終了すると自動的に一時停止中のジョブが再開されます。
P	停止状態	ＪＳの/PAUSEマクロや停止コマンドやプログラムからの停止指示により、プログラムやジョブが停止している状態です。 再開コマンドを実行すると、ジョブが動き出します。

(2)プログラムの状態その２

端末がどの状態で動いているかを示しています。

（１文字空白）	端末はＷＳモードで作動中。
#	Ａ−ＶＸ１０モードで作動中。 実行中のプログラム名の先頭に＃が付いていると、横にある(3)の関係でこの標識とプログラム名の＃と間違えやすいので注意。
/	仮想リモートワークステーションとして作動中（ＶＷＳ）
%	仮想リモートワークステーションとして作動中（ＶＷＳ２）

(3)実行中のプログラム名

実行中のプログラム（ロードモジュール）の名前が表示されます。ジョブ（ジョブストリーム）の名前ではないことに注意してください。
何も実行していない時は「*SYST*」と表示されるようです。

(4)入力時のカーソル位置

入力フィールド内のカーソル位置を示します。入力フィールドがある時のみ表示されます。

(5)キーボード入力時のエラーコード

キー入力操作時に誤りを検出した場合、エラーコードを表示します。たいていの場合は「RESET」キーを押すことによってエラー状態を解除できます。

ALPHAN	カタカナ入力をエラーとするフィールドにカタカナキーを入力した。	「RESET」キーを押してエラーを解除し、データ入力し直す
CHKGT	自己検査数による検査をおこなうフィールドに，自己検査数に誤りのあるデータを入力した。
HEXADC	１６進入力のとき，０〜９，Ａ〜Ｆ以外のキーを押した。
KANJIE	１６進による漢字の入力方法に誤りがある。
LENGTH	入力データで満たさなければならないフィールドで，データを満たしていないのに入力終了キーを押した。
NUMERC	数値フィールドに英字，カナなどの数値以外のデータを入力しようとした。
OMSSON	１字以上のデータ入力を要するフィールド（省略検査フィールド）で，１文字も入力せず入力終了キーを押した。
OVFLOW	入力終了を示すキーの押下が必要なフィールド（オーバフロー検査フィールド）で，入力データがフィールドにいっぱいになったにもかかわらず，データを入力しようとした。
?	使用されていないキーが押され，上記のいずれのエラーにも該当しない。
IDCR?	ＩＤカードリーダからのデータ入力のときに，エラーが発生した。	「RESET」キーを押してカードを挿入し直す
SIF ER	ＳＩＦのライン切断，ＢＰＵの電源断およびＢＰＵ上のＳＩＦ制御が不正となった。	たぶん端末とサーバの回線が抜けたか、サーバが落ちたかのどちらかど思われるが、説明書には保守員に連絡するように書いてある。
PR ERR	プリンタのカバーオープン状態または，プリンタ異常のために，印字データの送出が不可能な状態となった。
AUX X	ＫＢ組込装置が，正しく接続されていない。
AUX R	ＫＢ組込装置からの入力データが不正です。

(6)システムの状態

システムの状態を表します。

*	画面切離中（裏画面になっている）のジョブがキー入力待ち状態になっていたり、メッセージ（エラーメッセージを含む）を表示している。普段表示されないのに「＊」が表示されている時は、画面接続コマンドを実行して、裏画面のジョブがエラーとなって、そこで停止していないか確認してみた方がよい。ただ、何も問題が無くて、裏にメニュー画面が有る場合（要するに、メニューでキー入力待ちになっている）も「＊」が表示されます。
#	システムメッセージ出力時ダイナミックエリア不足となった。私個人的には、出たことが無いので、どうすればよいか不明だが、たぶん保守員に連絡する必要がある。

(7)　メッセージ

システムメッセージ行にいろいろなメッセージが表示されることがあります。エラーメッセージだったり、サーバからオペレータに対する単なる通知事項だったり、いろいろ表示されます。
メッセージ本文はだいたい読めば意味がわかると思います。メッセージの頭の方に出るアルファベットと数字のコードは、一見意味不明ですが、実は意味があります。特に最初のアルファベット１文字は、どのように操作すればよいかの目安になります。

C	現在の端末の状態情報や次に行うべき操作などの通知。 「RESET」キー、あるいは何かのコマンドを実行する。あるいは状況が変わったら、自動的にメッセージが消えて、処理が先に進む。	たいていの場合エラーではなく、単にオペレータに対して情報を通知するためのメッセージです。
A	「RESET」キーを押して処理を進めると受け入れられる
S	「RESET」キーを押して処理を進めると飛び越される
R	「RESET」キーを押して処理を進めると再試行となる
E	「RESET」キーを押して処理を進めると異常終了となる
K	応答受付
O	装置操作を要する通知情報
P	パラメータ再入力を促進

４　システムメッセージ行の例

システムメッセージ行を見ると端末がどのような状態になっているかがわかります。いくつか例を挙げてみます。
文中にある「○○コマンド」というのは、システムコマンドのことです。これは後で説明しています。

例その１

下の図の赤枠のように、画面左下に「A #ABC 01 NUMERC」と表示されている場合。

(1)プログラムの状態その１	Ａ（通常状態）
(2)プログラムの状態その２	ＷＳモード
(3)実行中のプログラム名	＃ＡＢＣ
(5)キーボード入力時の エラーコード	NUMERC
(6)システムの状態	なし

簡易操作ユーティリティ＃ＡＢＣ実行中です。「ＮＵＭＥＲＣ」と出ているので、本来数字を入れるべきところで間違えて英字かカナ文字を入れたのでエラーになっていることがわかります。エラー状態なので「ＮＵＭＥＲＣ」と画面に出ている間はキー入力できません。［RESET]キーを押すとエラーが解除されます。今度は正しく数字を入力しましょう。
プログラムの状態その２は、空白になっています。「＃ＡＢＣ」の＃と間違えてＡ−ＶＸ１０モードだと勘違いしないようにしましょう。

例その２

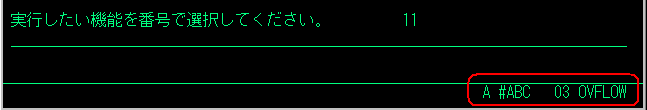

下の図の赤枠のように、画面左下に「A #ABC 03 OVFLOW」と表示されている場合。

(1)プログラムの状態その１	Ａ（通常状態）
(2)プログラムの状態その２	ＷＳモード
(3)実行中のプログラム名	＃ＡＢＣ
(5)キーボード入力時の エラーコード	OVFLOW
(6)システムの状態	なし

簡易操作ユーティリティ＃ＡＢＣ実行中です。「ＯＶＦＬＯＷ」と出ているので、本来２桁しか入力できないところに３桁目を入れようとしてエラーになったことがわかります。エラー状態なので「ＯＶＦＬＯＷ」と画面に出ている間はキー入力できません。［RESET]キーを押すとエラーが解除されます。今度は２桁以内で入力しましょう。

例その３

下の図の赤枠のように、画面左下に「A #TITLE 01 *」と表示されている場合。

(1)プログラムの状態その１	Ａ（通常状態）
(2)プログラムの状態その２	ＷＳモード
(3)実行中のプログラム名	＃ＴＩＴＬＥ
(5)キーボード入力時の エラーコード	なし
(6)システムの状態	＊

＃ＴＩＴＬＥが動いています。何のエラーにもなっていませんが、「＊」が出ています。「＊」が出ているということは、裏画面で何かキー入力要求か画面出力待ちになっているということを表しています。単にＪＳが終了してメニュー画面になっただけなのかもしれませんが、裏画面で実行中のＪＳが何かエラーメッセージを出しているのかもしれません。「＊」は普段出ていないのに、今回は出ているという時はちょっと気をつけなければならないかもしれません。裏画面の状態を調べるには、「画面接続」コマンドを使用します。（必ずしも「＊が出ている」＝「エラーメッセージが出ている」というわけではないので注意。単に裏画面がメニュー画面になっていてキー入力待ちになっているとか、裏画面がＣＯＢＯＬプログラムでキー入力待ちになっている時も「＊」は出ます。「＊」が出ているからといって即あわてる必要はありません。）

例その４

下の図の赤枠のように、画面左下に「I #TITLE 01 *」と表示されている場合。

(1)プログラムの状態その１	Ｉ（優先処理状態）
(2)プログラムの状態その２	ＷＳモード
(3)実行中のプログラム名	＃ＴＩＴＬＥ
(5)キーボード入力時の エラーコード	なし
(6)システムの状態	＊

だいたい「例その３」と同じように見えますが、「Ａ」ではなく「Ｉ」となっているところに注意する必要があります。優先処理コマンドを実行したので、優先処理状態になっています。画面に表示されているこのジョブが終了するまで、優先処理コマンドを実行した人の他ジョブは一時停止状態になっているので注意が必要です。優先処理ジョブ（「Ｉ」が出ている画面のジョブ）が終了するまで、他ジョブは一時停止状態のままです。優先処理による一時停止なので、再開コマンドで再開させることはできません。
優先処理状態のジョブが終了しない限り、他のジョブはずーーと一時停止したままです。優先処理コマンドは、システムコマンドの一種で、停止コマンドや画面切り離しコマンドの横のキーのため、誤操作でうっかりコマンド実行してしまうことがあります。気をつけましょう。もし「優先処理コマンドは一切使わない」というのなら、優先処理コマンドは殺して実行できないようにしてしまった方がいいでしょう。

例その５

下の図の赤枠のように、画面左下に「P #TITLE 01」と表示されている場合。

(1)プログラムの状態その１	Ｐ（停止状態）
(2)プログラムの状態その２	ＷＳモード
(3)実行中のプログラム名	＃ＴＩＴＬＥ
(5)キーボード入力時の エラーコード	なし
(6)システムの状態	なし

プログラムの状態その１が「Ｐ（停止状態）」となっています。このジョブは停止状態になっているので、再開コマンドで停止状態を解除できます。
この停止状態は、「停止コマンド」で停止状態になっている場合もあるし、業務プログラムが停止状態にしている場合（プログラマがそういう風に作った）もあります。業務プログラムが停止状態にしているのなら、（親切なプログラムが作った業務プログラムなら）たいていはエラーとか何かメッセージが表示されているのではないかと思います。

例その６

下の図の赤枠のように、画面左下に「R M0131:ＲＵＮコマンドパラメータの指定が間違っています A #TITLE」と表示されている場合。

(1)プログラムの状態その１	Ａ（通常状態）
(2)プログラムの状態その２	ＷＳモード
(3)実行中のプログラム名	＃ＴＩＴＬＥ
(5)キーボード入力時の エラーコード	なし
(6)システムの状態	なし
メッセージの左側コード先頭	Ｒ

エラーメッセージが出ています。エラーメッセージも重要ですが、他のところも見てみましょう。例その１から例その５までに見てきた画面右側には特に見るべきところはありません。今回は画面左側に注目です。「Ｒ」になっています。この記号は「RESET」キーを押すとエラーが解除されて、正しいコマンドを入力しなおすことができることを表しています。

今回の例では、ＲＵＮコマンド行で何のコマンドも入力せずに「ENTER」キーを押したので、エラーメッセージが出ました。「RESET」キーを押すと、エラー状態が解除されて、またＲＵＮコマンド行にコマンドを入力できるような状態になります。
